ACHTE Leuchtkasten





Leuchtkasten

Leuchtkasten – ACHTE bringt Ihre Ideen zum Leuchten

Leuchtkasten rahmenlos, superflach, wirtschaftlich …

Aluminiumspannrahmen mit Textildrucken.

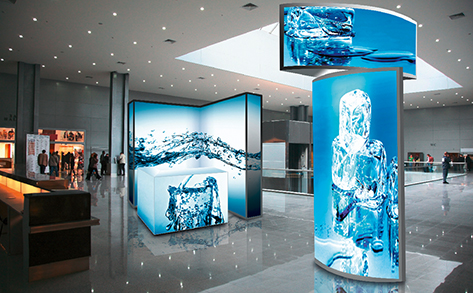

Ein Leuchtkasten hat eine natürliche Anziehungskraft – Nutzen Sie die imposante Wirkung leuchtender Objekte, die auch bei mäßigen Lichtverhältnissen und in der Dunkelheit weithin sichtbar sind und unvergleichlich brillant Ihre Botschaften in Szene setzen. Mit unserem ACHTE-Leuchtkasten-System bieten sich Ihnen vielfältige Möglichkeiten, ob gebogen, als Würfel oder als Sonderformen. Ihre Idee ist unsere Herausforderung. Weiter >>>

Leuchtkästendisplays

Abb.: Drei Leuchtkästen in Reihe – Kosmetikabteilung im Warenhaus

Montage eines Leuchtkasten

Abb.: Montage

Vier mögliche LED-Varianten zur Beleuchtung/Hinterleuchtung unserer Leuchtkästen.

INFO: Grundlage für die Funktion von Leuchtdioden ist die Elektrolumineszenz. In den früheren Leuchtmitteln wurde das Licht durch glühen über einen Draht (Glühbirne), bzw. Gas (Neonröhre) erzeugt. Bei LED wird durch Halbleiterkristalle  Strom geleitet. Im Anschluss finden Sie weitere Informationen zu unseren vier Varianten.

W W
LED STRIPES
W W
LED MATTE/GITTER
W W
MID POWER LED
W W
HIGH POWER LED
LED STRIPES

LED STRIPES

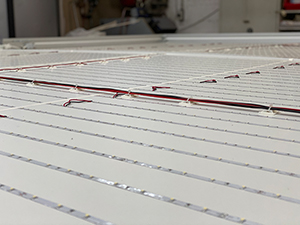

Die Einstrahlung erfolgt via Rückwandmontage. Der maximale Abstand der Stripes ist 70mm (immer in Abhängigkeit der Profiltiefe). Je geringer die Profiltiefe, desto geringer sollte der LED-Abstand gewählt werden. Der Abstrahlwinkel nach oben liegt zwischen 90° und 120°.  Die Stripes sind dimmbar (Extra-Zubehör) . Vorteile der LED STRIPES sind geringes Gewicht, homogene Ausleuchtung, flexible Einsatzmöglichkeiten und bei runden Leuchtkästen können geringere Radien ermöglicht werden. Die Leuchtfarbe ist R63/weiß, Farbtemperatur 4000 – 6500 Kelvin. Der min. Lumenwert beträgt 250, der max Wert liegt bei 500.

LED Gitter

LED MATTE/GITTER

Die LED Matten, auch LED Gitter oder LED Leitern genannt sind einseitig oder doppelseitig abstrahlend. Es gibt sie in drei Ausführungen, 336mm, 505mm und 1009mm. Wie alle LED Varianten ist auch diese dimmbar. Vorteilhaft ist die sehr gute Ausleuchtung und es wird nicht zwingend eine Rückwand benötigt. Leuchtfarbe ist weiß, Farbtemperatur 6000 Kelvin, minimaler Lumenwert liegt bei 250, maximaler bei 500. Bei der Montage ist auf eine gute Spannung und SAusrichtung zu achten, umeine optimale Ausleuchtung zu gewährleisten. Ist dieses nicht der Fall, kann es zu Schattenbildung und sogenannten Lichthöfen kommen.

MID POWER LED

MID POWER LED

Mid Power LED zeichnen sich durch einen enormen Öffnungswinkel der Austrittslinse von ca. 170° aus. Die Einstrahlung erfolgt via Rückwandmontage und ist dimmbar. Dadurch kommt es zu einer sehr guten Ausleuchtung mit einer Farbtemperatur von 6500 Kelvin. Die Leuchtfarbe ist weiß. Das Lumen Minimum liegt bei 700, das Maximum bei 1050 Lumen. Die Leuchtkästen haben eine kurze Bau- und Montagezeit. Der Versand erfolgt komplett montiert. Für den Auf- und Abbau sind Spezialisten erforderlich. Bauart bedingt haben die Module eine geringere Flexibilität als LED Stripes.

HIGH POWER LED

HIGH POWER LED

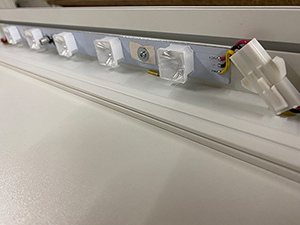

Bei dieser LED-Variante haben wir eine sogenannte “EDGE-Einstrahlung, d.h. die LED-Module werden direkt auf das Aluminiumprofil montiert und strahlen von der Seite. In der Regel werden nur zwei gegenüberliegende Seiten bestückt.  Auch diese Variante kann mit einem Dimmer-Modul ausgerüstet werden. In der Planungsphase muss grundsätzlich beachtet werden, dass immer über die längste Seite eingestrahlt  und ein maximaler Abstand von 2000 mm eingehalten wird. Was heißt das genau: Leuchtkästen von beispielsweise 4000 mm x 2000 mm sind machbar, Leuchtkästen von 4000 mm x 2200 mm nicht. Die Ausleuchtung wäre nicht mehr homoge und in der Mitte des Rahmens würde ein dunklerer Bereich entstehen.

LED STRIPES LED-GITTER MID POWER LED HIGH POWER LED
LEUCHTFARBE weiß weiß weiß weiß
FARBTEMPERATUR (KELVIN) 4000 – 6500 6000 6500 6000 – 6500
LUMEN MIN 250 250 700 550
LUMEN MAX 500 500 1050 1000
ABSTRAHLWINKEL  90°-120°  90°-120°  170°  70°

Vier mögliche LED-Varianten zur Beleuchtung/Hinterleuchtung unserer Leuchtkästen.

INFO: Grundlage für die Funktion von Leuchtdioden ist die Elektrolumineszenz. In den früheren Leuchtmitteln wurde das Licht durch glühen über einen Draht (Glühbirne), bzw. Gas (Neonröhre) erzeugt. Bei LED wird durch Halbleiterkristalle  Strom geleitet. Im Anschluss finden Sie Informationen zu unseren vier Varianten.

W W
LED STRIPES
W W
LED MATTE/GITTER
W W
MID POWER LED
W W
HIGH POWER LED
LED STRIPES

LED STRIPES

Die Einstrahlung erfolgt via Rückwandmontage. Der maximale Abstand der Stripes ist 70mm (immer in Abhängigkeit der Profiltiefe). Je geringer die Profiltiefe, desto geringer sollte der LED-Abstand gewählt werden. Der Abstrahlwinkel nach oben liegt zwischen 90° und 120°.  Die Stripes sind dimmbar (Extra-Zubehör) . Vorteile der LED STRIPES sind geringes Gewicht, homogene Ausleuchtung, flexible Einsatzmöglichkeiten und bei runden Leuchtkästen können geringere Radien ermöglicht werden. Die Leuchtfarbe ist R63/weiß, Farbtemperatur 4000 – 6500 Kelvin. Der min. Lumenwert beträgt 250, der max Wert liegt bei 500.

LED Gitter

LED MATTE/GITTER

Die LED Matten, auch LED Gitter oder LED Leitern genannt sind einseitig oder doppelseitig abstrahlend. Es gibt sie in drei Ausführungen, 336mm, 505mm und 1009mm. Wie alle LED Varianten ist auch diese dimmbar. Vorteilhaft ist die sehr gute Ausleuchtung und es wird nicht zwingend eine Rückwand benötigt. Leuchtfarbe ist weiß, Farbtemperatur 6000 Kelvin, minimaler Lumenwert liegt bei 250, maximaler bei 500. Bei der Montage ist auf eine gute Spannung und SAusrichtung zu achten, umeine optimale Ausleuchtung zu gewährleisten. Ist dieses nicht der Fall, kann es zu Schattenbildung und sogenannten Lichthöfen kommen.

MID POWER LED

MID POWER LED

Mid Power LED zeichnen sich durch einen enormen Öffnungswinkel der Austrittslinse von ca. 170° aus. Die Einstrahlung erfolgt via Rückwandmontage und ist dimmbar. Dadurch kommt es zu einer sehr guten Ausleuchtung mit einer Farbtemperatur von 6500 Kelvin. Die Leuchtfarbe ist weiß. Das Lumen Minimum liegt bei 700, das Maximum bei 1050 Lumen. Die Leuchtkästen haben eine kurze Bau- und Montagezeit. Der Versand erfolgt komplett montiert. Für den Auf- und Abbau sind Spezialisten erforderlich. Bauart bedingt haben die Module eine geringere Flexibilität als LED Stripes.

HIGH POWER LED

HIGH POWER LED

Bei dieser LED-Variante haben wir eine sogenannte “EDGE-Einstrahlung, d.h. die LED-Module werden direkt auf das Aluminiumprofil montiert und strahlen von der Seite. In der Regel werden nur zwei gegenüberliegende Seiten bestückt.  Auch diese Variante kann mit einem Dimmer-Modul ausgerüstet werden. In der Planungsphase muss grundsätzlich beachtet werden, dass immer über die längste Seite eingestrahlt  und ein maximaler Abstand von 2000 mm eingehalten wird. Was heißt das genau: Leuchtkästen von beispielsweise 4000 mm x 2000 mm sind machbar, Leuchtkästen von 4000 mm x 2200 mm nicht. Die Ausleuchtung wäre nicht mehr homoge und in der Mitte des Rahmens würde ein dunklerer Bereich entstehen.

LED STRIPES LED-GITTER MID POWER LED HIGH POWER LED
LEUCHTFARBE weiß weiß weiß weiß
FARBTEMPERATUR (KELVIN) 4000 – 6500 6000 6500 6000 – 6500
LUMEN MIN 250 250 700 550
LUMEN MAX 500 500 1050 1000
Leuchtkasten mit Reisewerbung am Paketband eines Flughafens am Gepäckband

Abb.: Leuchtkasten am Gepäckband eines Flughafens

Rahmenlose Optik

Brillante Motive

Superflach mit LED-Technik

Auf Wunsch zerlegbar

Alle Größen und Formen

Angebot in spätestens 48 Stunden

Leuchtkasten

Abb.: Leuchtkasten im Kaufhaus

Sonderformen und Hinterleuchtung der Leuchtkästen

Der ACHTE-Leuchtkasten kommt auf der Bildseite ohne störende Rahmen aus, ist in nahezu allen technischen Variationen und vor allem in allen denkbaren Größen lieferbar. Gestalten Sie Räume mit komplexen 3D-Formen – wie Würfel, gebogene Leuchtwände oder Zylinder – wir setzen Ihre Kreationen fachgerecht, schnell und wirtschaftlich um. Die Hinterleuchtung erfolgte in der Anfangszeit durch Leuchtstoffröhren, diese wurden im Laufe der Zeit durch wesentlich wirtschaftlichere LED-Streifen und  High-Power-LED*-Module ersetzt. Aber auch heute werden immer wieder mal Leuchtstoffröhren geordert. Genau dann, wenn eine sehr hohe Leuchtleistung benötigt wird. Das  Prinzip ist wie bei einem V8-Motor – viel Leistung bei hohem Energieverbrauch – aber immense Wirkung.

Die optimale Brillanz erreicht ein Leuchtkasten von ACHTE, wenn er der Umgebung angepasst ist. Nutzen Sie unsere Lösungskompetenz mit unterschiedlichen Technologien aus einer Hand. Noch Fragen? Dann kontaktieren Sie bitte unsere Verkaufsabteilung. TELEFON: +49 (0) 2103 97 877 10 / MAIL: verkauf@achtesystem.de

Leuchtkasten Säule
Leuchtkastenständer
Display Leuchtkasten
Leuchtkasten mit Textildruck Motiv Wasser
Leuchtkasten Säule
Leuchtkastenständer
Display Leuchtkasten
Leuchtkasten mit Textildruck Motiv Wasser

Abb.:  Leuchtkästen in verschiedenen Ausführungen

Leuchtkasten Wasserglas

Abb.: Leuchtkasten in einer Ausstellungshalle

Sonderform Lichtdecke

weiße Lichtdecke im Flur

GALERIE LEUCHTKÄSTEN

GALERIE LEUCHTKÄSTEN
