… imposant, funktional und vielseitig einsetzbar

Wir möchten Ihnen im Laufe der Zeit immer mal wieder eine unserer professionellen Maschinen aus den verschiedenen Produktionsbereichen vorstellen. Unser Maschinenpark ist die Basis für unsere qualitativ hochwertigen Produkte.

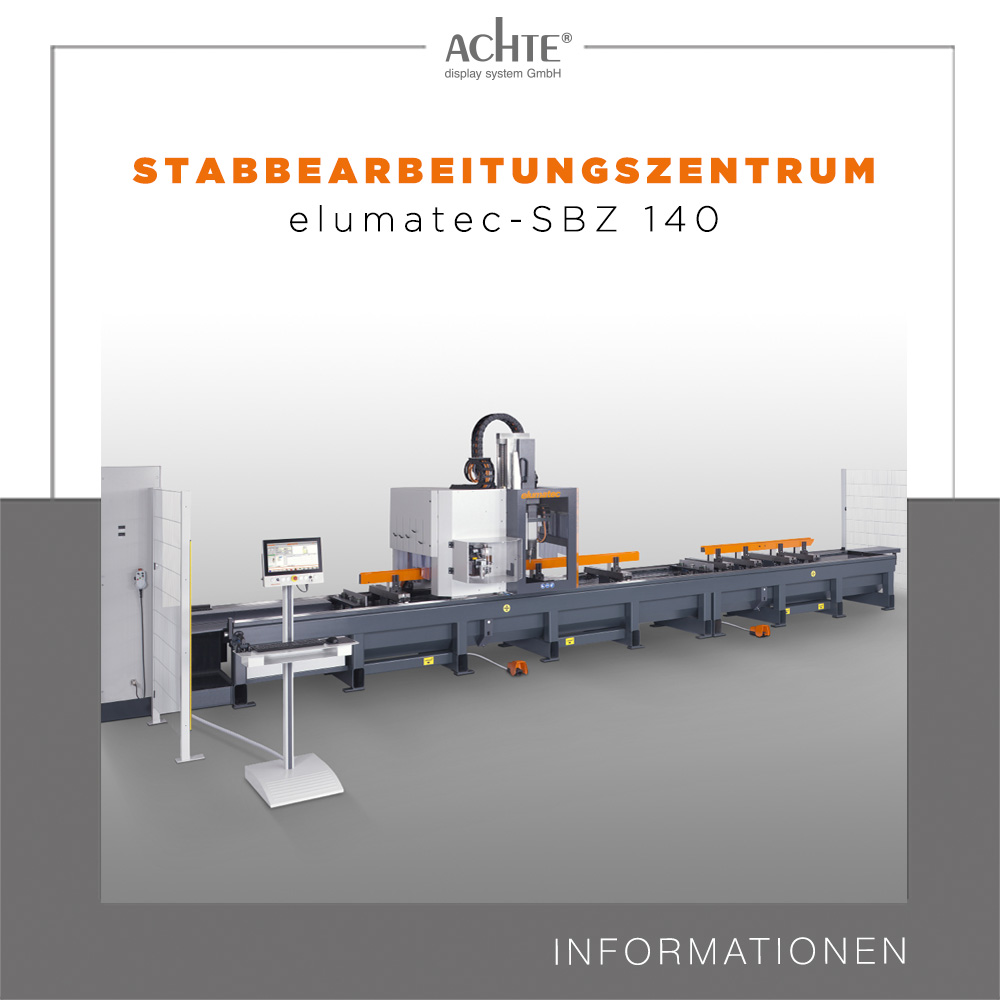

Den Anfang macht unser Stabbearbeitungszentrum SBZ 140 der Traditionsfirma elumatec AG. elumatec steht für Engagement, Leidenschaft, Verlässlichkeit und einen einzigartigen Servicegedanken – ihre Maschinen für Qualität, Präzision und Langlebigkeit. Genau damit können wir uns als ACHTE display system GmbH identifizieren.
Das 4-Achs-Stabbearbeitungszentrum zur wirtschaftlichen und rationellen Bearbeitung von Aluminium- und dünnwandigen Stahlprofilen führt alle Arbeitsgänge (Fräsen, Bohren, Gewindeschneiden) bei ruhendem Profilstab zur Schonung der Profiloberfläche durch. Es ermöglicht eine stufenlose Bearbeitung von – 90° bis + 90° mit allen Werkzeugen. Das mitfahrende Werkzeugmagazin ist mit acht Werkzeugen bestückbar und sorgt für kurze Werkzeugwechselzeiten und damit für optimale Bearbeitungszyklen.

Wir arbeiten nicht nur ökologisch und innovativ, sondern vor allem in höchstem Grad ökonomisch. Das bedeutet für Sie beste Qualität zu fairen Preisen.

… imposant, funktional und vielseitig einsetzbar

Wir möchten Ihnen im Laufe der Zeit immer mal wieder eine unserer professionellen Maschinen aus den verschiedenen Produktionsbereichen vorstellen. Unser Maschinenpark ist die Basis für unsere qualitativ hochwertigen Produkte.

Den Anfang macht unser Stabbearbeitungszentrum SBZ 140 der Traditionsfirma elumatec AG. elumatec steht für Engagement, Leidenschaft, Verlässlichkeit und einen einzigartigen Servicegedanken – ihre Maschinen für Qualität, Präzision und Langlebigkeit. Genau damit können wir uns als ACHTE display system GmbH identifizieren.
Das 4-Achs-Stabbearbeitungszentrum zur wirtschaftlichen und rationellen Bearbeitung von Aluminium- und dünnwandigen Stahlprofilen führt alle Arbeitsgänge (Fräsen, Bohren, Gewindeschneiden) bei ruhendem Profilstab zur Schonung der Profiloberfläche durch. Es ermöglicht eine stufenlose Bearbeitung von – 90° bis + 90° mit allen Werkzeugen. Das mitfahrende Werkzeugmagazin ist mit acht Werkzeugen bestückbar und sorgt für kurze Werkzeugwechselzeiten und damit für optimale Bearbeitungszyklen.

Wir arbeiten nicht nur ökologisch und innovativ, sondern vor allem in höchstem Grad ökonomisch. Das bedeutet für Sie beste Qualität zu fairen Preisen.

elumatec SBZ 140 im Einsatz

Technische Daten SBZ 140

Max. Bearbeitungslänge ohne stirnseitige Bearbeitung
4.320 mm, 7.720 mm, 9.820 mm

Max. Bearbeitungslänge mit stirnseitiger Bearbeitung
4.200 mm, 7.600 mm, 9.700 mm

Verfahrweg X-Achse
4.320 mm, 7.720 mm, 9.820 mm (weitere Längen auf Anfrage), Vmax. 63 m/min.

Verfahrweg Y-Achse
845 mm, Vmax. 60 m/min.

Verfahrweg Z-Achse
620 mm, Vmax. 60 m/min.

Schwenkbereich A-Achse
-90° 0° +90°

Spindeldrehzahl
max. 24.000 1/min.

Spindelleistung
11 kW S1

Bearbeitungsrichtung
oben / vorne / hinten / (links/rechts)

Positioniergenauigkeit
0,1 mm/m

Werkzeugaufnahme
HSK-63F

Werkzeugwechsel
Werkzeugwechsler acht Werkzeuge, weitere Werkzeugplätze auf Anfrage

Werkzeugablageplätze im automatischen Magazin
8

Winkelkopf
max. 2 (optional)

Scheibenfräserdurchmesser
120 mm

Sägeblattdurchmesser
180 mm

Spannerverschiebung
automatisch

Spanner
4 / 8 / 12 (max. 16)

Software
eluCam

Druckluftanschluss
>7 bar

Elektrischer Anschluss
400 V, 3~, 50 Hz, 63 A

Luftverbrauch pro Minute
ca. 180 l/min. mit Sprühen

Gesamtlänge
ca. 7.700 mm, 11.240 mm, 13.390 mm

Tiefe
ca. 3.400 mm

Höhe
ca. 2.950 mm

Gewicht
ca. 5.000 kg / 7.400 kg / 8.200 kg
